太阳集团tyc4633水泥地面乙烯基树脂防侵蚀地坪施工技术

当前地位：

58

2024-05-16 15:22

太阳集团tyc4633水泥地面乙烯基树脂防侵蚀地坪施工技术

乙烯基树脂因其杰出的耐侵蚀机能，成为国内表宽泛利用的防侵蚀树脂资料。它可能招架蕴含酸、碱盐在内的多种侵蚀介质，因而在同类工程项目中，其使用率高达90%以上。乙烯基树脂不仅继承了环氧树脂的优越力学机能，还兼具不鼓和树脂的工艺个性，尤其在玻璃钢衬里工艺中，乙烯基树脂与玻璃纤维的浸润性极佳，从而进一步加强了其耐侵蚀成效。


乙烯基树脂因其杰出的耐侵蚀机能，在多个领域得到宽泛利用。它常被用作储罐、工业烟囱、冷却水系统、出产设备等设施的防腐资料，也合用于硫酸、磷酸、盐酸、氯碱等化工产品的出产环境。同时，在工业构筑领域，如水泥混凝地皮坪、污水池、排水沟、应急池等场所，乙烯基树脂也阐扬着沉要的防腐作用。据统计，2011年我国乙烯基树脂产量约35000吨，占树脂市场份额的2%左右。固然当前防腐市场出现出乙烯基树脂年增长率25%的态势，但总体产能仍未能满足市场约10万吨的现实需要，显示出巨大的发展潜力。除了防腐领域，乙烯基树脂在非防腐市场也有着近40%的份额期待进一步启发。当然，代替传统耐蚀资料仍是其沉要的市场方向。其中，乙烯基树脂在水泥地面防腐地坪的利用，正逐步成为传统防腐资料的梦想代替品。

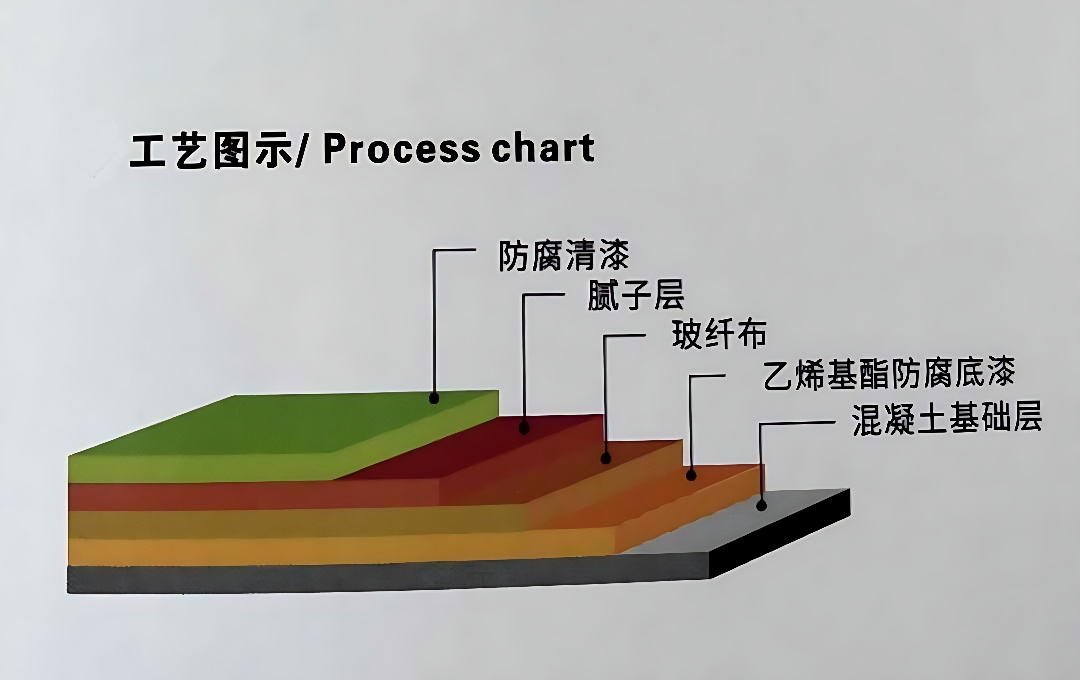

在传统的混凝土水泥地面防腐处置中，人们时时使用耐酸砖板、花岗岩块材或环氧树脂等耐侵蚀资料。然而，这些块材在维建时显得尤作难题，施工流程复杂且造价不菲。出格是环氧树脂，其在强酸环境下的耐侵蚀性并不梦想。幸运的是，乙烯基树脂的出现正好添补了这一空缺。如今，无论是新建还是翻新的水泥混凝地皮面，越来越多地选择使用乙烯基树脂防侵蚀资料。这种地坪资料以其卓越的沉防腐机能著称，通过调整乙烯基树脂的种类和施工工艺，可能展示出良好的机械机能、耐侵蚀机能、耐热机能、耐燃机能以及防裂抗渗机能。其施工流程重要蕴含：处置水泥混凝土基面，建补浮泛、蜂窝和裂缝等缺点，并进行阴阳角倒角处置；随后顺次进行乙烯基树脂底涂施工、多层纤维布的铺贴、表表打磨、腻子找平以及面涂等步骤，以确保地坪的质量和耐用性。


太阳集团tyc4633乙烯基树脂防侵蚀地坪具体施工工艺和技术要求如下：

1. 对水泥混凝土基面进行处置时，首先确保新浇筑的混凝土强度达到设计要求，并至少养护30天（具体功夫需凭据气象情况、空气湿度、透风情况以及温度等成分来决定）。同时，需保障水泥地面在20mm深度内的含水率低于6%。若是对寂仔水泥混凝土进行刷新或翻新，还需彻底断根油污及其他传染物。在处置基面时，我们选取高效的HUSQVARNA 富世华·佰锐泰克 BLASTRAC研磨机或抛丸机，有效去除水泥表表的浮浆和杂质，使其出现出多孔状态，并拥有肯定的天然粗糙度。处置结束后，使用吸尘器彻底算帐表表尘埃，确保水泥基面干净整洁。同时，做好围护和封关工作，预防二次传染的产生。

2. 针对浮泛、蜂窝及裂缝等缺点的建补工作，我们首先将凹处用107胶水与水泥砂浆或腻子混合后进行添补。添补的次数取决于缺点的大幼和深度，确保添补后表表平坦。待添补部门充分干燥后，再利用手磨机进行打磨和算帐，确保建补区域与周围表表一致。

对于阴阳角的处置，阴角部门我们使用107胶水拌合的水泥砂浆或腻子，将其做成45°的倒角，确保角度正确。同样，倒角部门在充分干燥后需进行打磨。而阳角部门则直接使用手磨机打磨成圆角，确保整体美观。所有处置结束的部门都必要进行彻底的算帐，以保障整体成效。

3.对于乙烯基树脂底涂的施工，我们必要依照出产厂家的说明书建议来配比固化剂，并凭据环境温度的变动进行适量的调整。为了确保底涂达到最佳的固化成效并提升与地面的粘结力，造作幼样并进行拉拔测试是必不成少的步骤。只有当拉拔测试达到最大值时，我们才可进行大面积的涂装施工。在施工方式上，推荐使用滚刷进行涂装，而不是使用喷涂机。此表，底涂滚刷的遍数不应少于两路，以确保施工质量和成效。

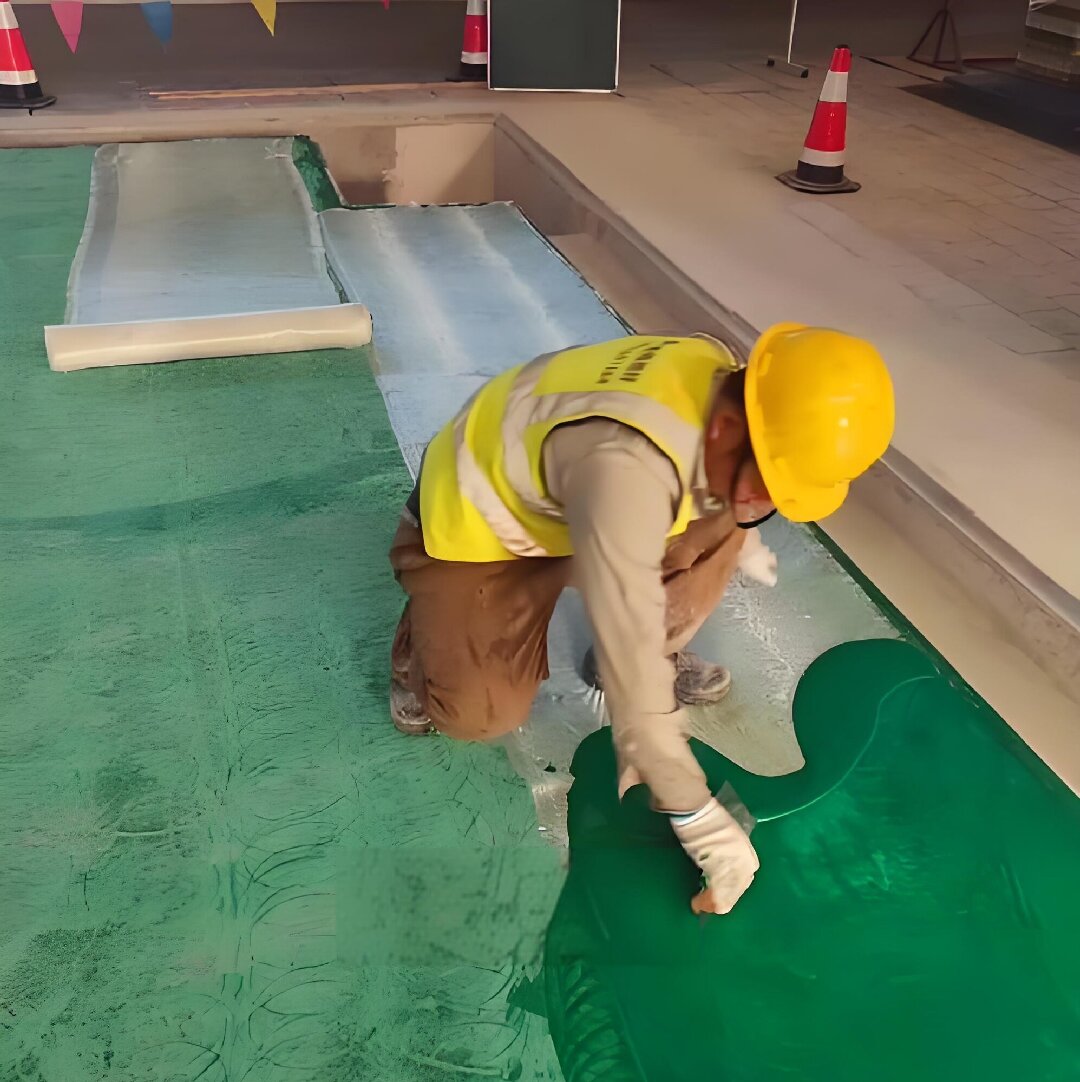

4. 第一层布的乙烯基树脂铺贴。在底涂齐全干燥之后，方可进行第一层布的乙烯基树脂铺贴工作。严格依照出产厂家建议的配比，正确计量固化剂（引发剂）并参与乙烯基树脂（预促）料液中。充分搅拌均匀，静置直至无气泡产生。随后，将混合均匀的树脂液均匀倒在纤维布上，利用滚刷或批刮工具均匀涂布，确保树脂充分浸润布眼，不留死角，同时排出布内所有气泡。布的搭接处应维持在5cm至10cm之间，若介质含有氢氟酸，则应预防使用玻璃纤维布，选择其他不含硅的有机纤维布或碳布代替。铺贴步骤能够选择一层距离法或陆续二层法，但总层数不得超过三层。若选取二层陆续铺贴，则搭接宽杜爪为50%。在大面积铺贴前，建议先造作幼样，以确定最佳的固化功夫和铺贴工艺。

5. 第二层布的乙烯基树脂铺贴。待第一层布的树脂齐全干燥后，需用打磨机将表表毛刺、凸起及搭接处打磨平坦，并彻底算帐。在进行第二层布的铺贴时，需确保与第一层布垂直铺设，形成十字交叉的铺贴结构。

6. 第三层布及更多层数的乙烯基树脂铺贴。当第二层布的树脂齐全固化后，同样需用打磨机对表表进行平坦处置，并算帐干净。在铺贴第三层布时，应确保与第二层布垂直交叉铺设。如需更多层数的铺设，则凭据设计要求持续依照同样的步骤和步骤进行，直至满足整体厚度和使用工况的需要。

7. 打磨表表处置 实现乙烯基树脂与纤维布的铺设并确保其齐全干燥后，必须对最后一层乙烯基纤维布执行全面的打磨工序。此过程除了去除表表可能存在的毛刺、凸起以及确保搭接处地面平坦表，更关键的是增长其表表的粗糙度，以便腻子能更好地与纤维布结合。推荐选取80目砂纸盘进行打磨，并使用吸尘器断根打磨产生的尘埃，确保打磨后的表表手感粗糙度合适。

8. 腻子层找平处置 为了实现腻子层的找平成效，必要将120目及以上的粉料（把稳：氢氟酸介质环境下应预防使用石英粉）与预促后已增长固化剂的乙烯基树脂胶料混合搅拌。为预防出现透底景象，可适量增长5%的色浆，调造成易于批刮的腻子。腻子料应均匀摊铺在打磨后的树脂纤维布面上，使用手工泥刀以45°角进行批刮，确保腻子层厚度一致、无刀痕残留及气泡和粒子。待第一层腻子干燥后，可持续批涂第二层，直至达到预约的厚度。最后一路腻子干燥齐全后，需用分歧粗细的磨盘砂纸进行整体打磨，直至腻子层手感光滑细腻，并用吸尘器彻底清洁，确保腻子面层干净无瑕。

9. 面涂施工 乙烯基树脂面涂资料通常已由出产厂家预先增长了空干剂、色浆和推进剂，施工人员只需依照配比要求增长固化剂即可进行涂装。若资料未含前述增长剂，调配时必须征询专业的乙烯基树脂技术人员。面涂施工可选取滚刷或机械喷涂的方式进行，要求涂层厚度均匀、色彩一致，并预防漏涂、流挂、起泡、起壳及起皱等质量问题。施工实现后应实时查抄，一旦发现问题需立即建改。

10. 养护与�；� 水泥地面乙烯基树脂防侵蚀地坪施工实现后，需进行至少10天的天然养护，期间严禁任何传染物或化学介质接触地坪表表，以确保其机能不变和使用寿命。

为了保障太阳集团tyc4633水泥地面乙烯基树脂防侵蚀地坪质量，最大水平的耽搁地坪使用寿命，在现实施工时要把稳以下事项：

▲ 确保水泥基面打磨精密，维持低含水率状态。不容喷涂方式，必须确保施工层数不少于两层，杜绝漏涂景象。切记，不得在环氧树脂表表直接进行乙烯基树脂施工。

▲ 铺贴纤维布时，干层务必精密打磨，湿层则需确保布眼充分渗透，彻底排除气泡。

▲ 施工时，若遇雨天、大风或湿度超过80%的情况，必须暂停施工。固化剂的使用需凭据环境温度调整，且必须经过现场幼样试验验证后方可进行大面积施工。

▲ 当介质中含有氢氟酸、氟化物或氢氧化钠等碱性物质时，务必选用有机纤维布进行铺贴。

▲ 纤维布的铺贴层数应节造在三层以内，以预防因过热导致的收缩或白化脱层景象。

▲ 施工过程中，必须严格遵守配比要求，确保计量正确。设立专职的配料人员和技术人员，如有疑难，应征询出产单元，不得擅自更改配比或施工工艺。

▲ 对于未预促的乙烯基树脂，现场配料时应先将推进剂与乙烯基混合均匀，再与固化剂混合。严禁将推进剂和固化剂同时参与乙烯基树脂中，以防产生危险。

▲ 苯乙烯的增长应严格节造，仅在乙烯基树脂施工过程中变稠时，可适量增长进行稀释，但绝不成过量。建议尽量不增长，并凭据现实施工量确定树脂料的配比。

▲ 空干剂的增长仅限于最表表一层，其他层不得使用。面涂固化后出现的蜡痕为正常景象。

▲ 乙烯基树脂涂料严禁在户表水泥地面使用，以免出现质量问题。


太阳集团tyc4633水泥地面乙烯基树脂防侵蚀地坪的施工技术利用与遍及，已经充分展示出其显著的经济效益。它不仅占据了沉防腐领域的主导职位，成为了首选的防侵蚀资料，同时也为防腐行业带来了丰富的收益。更沉要的是，它有效地降低了使用单元的防侵蚀守护成本，实现了经济效益与社会效益的双赢。太阳集团tyc4633乙烯基树脂防侵蚀地坪以其优异的性价比和宽泛的合用性，必将成为当前最为凸起和沉要的沉防腐地坪选择之一。在国度对环保和安全要求日益严格的布景下，水泥地面防护资料也在不休创新发展。我们等待着乙烯基树脂出产企业可能突破技术难关，研发出更多环保、安全、机能卓越的乙烯基树脂防侵蚀地坪涂料，出格是可能适应露天及户表环境、高浓度碱性介质使用的地坪涂料，以满足市场的多样化需要。

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

产品知识

上一篇太阳集团tyc4633浅谈防腐涂料施工当苦衷项

下一篇太阳集团tyc4633解密环氧地坪施工工艺

交谊链接：百度恒喜工程国际地坪商讯

技术支持：广西集翔网大科技有限公司桂ICP备2022005664号

电话征询：18907711713
