化工厂、冶炼厂、造药厂、电镀厂、酸洗车间、；挚狻⒈梅勘谜镜鹊仄，不只会受到强酸、强碱、高盐的侵蚀；并且还承载着肯定的负荷，如承载车辆、工件及其他一些资料的沉量和压力。因而，对于沉防腐承载地坪通；嵫≡衲退嶙┌遄魑烈钠套白柿。耐蚀砖板地坪铺装技术是强酸介质环境下混凝土结构长效防护的保险，也是荷载沉防腐地坪施工人员在实际中预防操作失误，杜绝质量缺点产生的沉要步骤和伎俩。

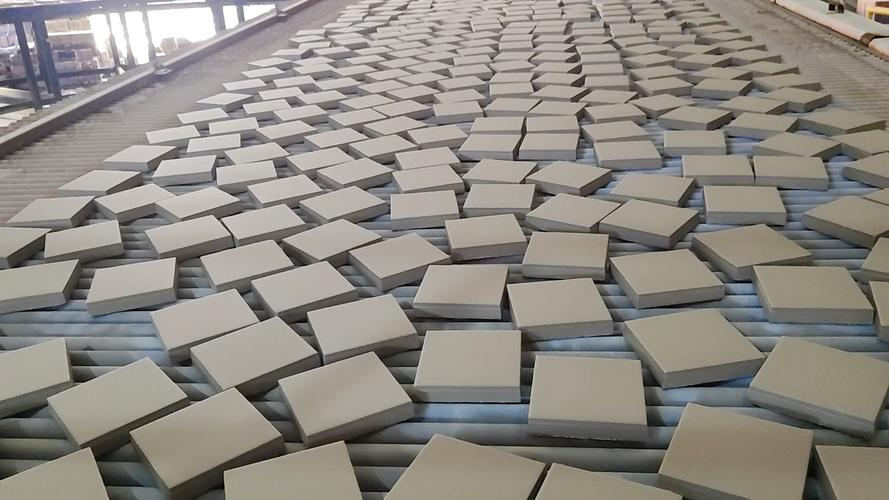

耐酸砖板拥有良好的耐蚀机能，可能耐除了氢氟酸及热磷酸表的大部门酸和耐盐，耐碱性相对较弱。耐酸砖板还拥有耐磨，耐热，耐压力承载的特点，通常耐侵蚀地坪非承压部位能够选择20mm或者30mm厚的耐酸砖板，沉载承压部位能够选择50mm-65mm的耐酸砖板；炷仄て浩套澳退嶙┌逶谀褪吹仄褐凶钗＜，其单一的工艺为打磨基层---隔离层施工---铺装耐酸砖板，固然工艺单一；但是若是施工要领不到位，或者说铺装技术不娴熟，了局也会出现质量缺点和质量变乱。

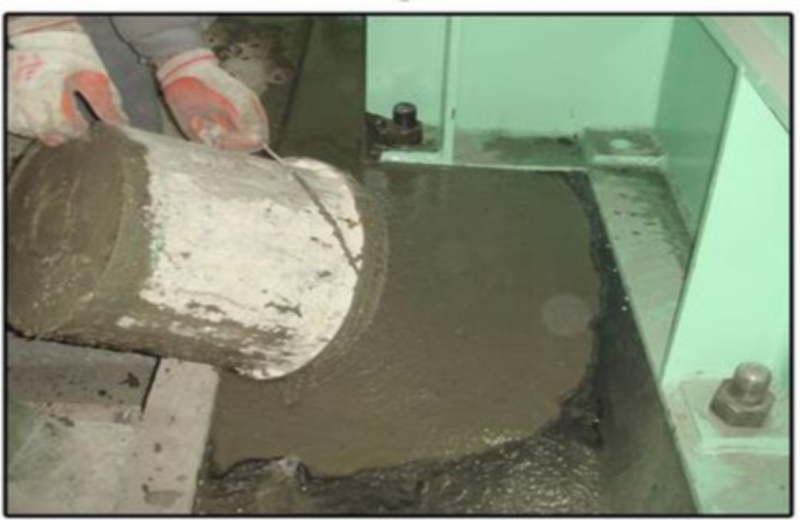

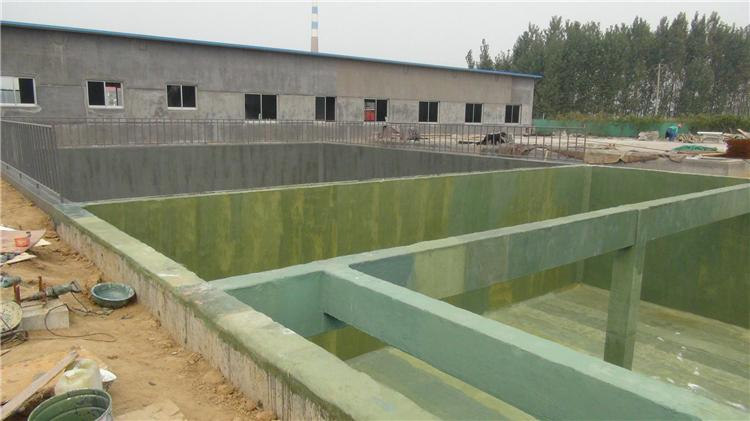

耐酸砖板铺装前的混凝地皮坪必须切合强度要求，不得幼于C25尺度，含水率<8%。表表处置时，无论使用抛丸还是喷砂，或者是300地坪研磨机处置，都必须断根表层浮浆及传染物，露出混凝土自有的毛细孔。算帐尘土浮灰时，建议选取大功率吸尘器，底涂料凭据粗糙度情况涂刷1-2路，保障无漏涂和“涂料堆积”。底涂料齐全干燥后，接着进行隔离层施工，隔离层的作用能够说是极度沉要的第二路防腐底线，当耐酸砖板及其缝隙产生渗漏时，隔离层就能够有效的阻止强酸介质的进入，；せ炷粱悴皇芮质。耐蚀砖板常用的隔离层有卷材类（如SBS卷材、橡胶卷材），板材类（如塑料板材、耐酸石棉板、聚异丁烯板），玻璃钢类（如环氧玻璃钢、乙烯基玻璃钢、环氧酚醛玻璃钢、环氧呋喃玻璃钢）等。隔离层资料的选择各有千秋，如卷材类拥有优良的弹性，适应一些受到振动影响的地面；但是存在搭接缝，密实性不好（搭接缝开裂及没有100%搭接）造成渗漏风险。玻璃钢类隔离层固然全封关，无缝隙，杜绝渗漏产生；但是由于是钢性，很难适应振动的影响（如泵站泵房），容易开裂和脱壳，从而粉碎耐酸砖板地坪的整体职能。为相识决这个技术难题，防侵蚀施工技术人员选择玻纤毡与玻纤布复合贴衬步骤，并选择与混凝土膨胀系数相靠近的环氧类树脂作为隔离层粘结剂，有效的预防了起鼓开裂的问题。一些强酸地坪区域，能够选择乙烯基树脂玻璃钢作为隔离层，为减幼应力影响依然采取毡和布贴衬或者单一使用玻纤毡（毡的益处拥有肯定的粗糙度增长与耐酸砖板的粘结强度）。现实耐蚀砖板地坪施工中的隔离层大部门为环氧玻璃钢、环氧乙烯基树脂玻璃钢，建议铺贴2层02#无碱无蜡无捻“三无”玻纤布和300g无碱无蜡无捻“三无”纤维短切毡，隔离层的均匀厚度约莫在1㎜-1.2㎜左右（也有超过此厚度的），当侵蚀介质含有氢氟酸或者氟化物时，隔离层必须选择无机布进行铺贴（如涤纶布）。卷材类及板材类隔离层表表必要通过喷砂、打磨、电晕及PP水处置步骤进行表表粗糙，施工时先在经过处置的卷材或者板材表表涂刷配套粘结剂，未干燥前提下抛撒耐蚀颗粒料如石英砂、沉晶石砂等，齐全干燥后排除有余的沙粒；而玻璃钢隔离层的粗糙面是在最后一路面漆施工时，边刷面漆边抛撒耐蚀颗粒料齐全干燥后排除有余的沙粒。总之，隔离层是承先启后，最后一路耐侵蚀的沉要“防线”，其与上层耐酸砖板的粘结强度极度沉要，而“人为造粒”增长粗糙杜字是关键。大量的案例证明在耐酸砖板破损失效后，隔离层的防侵蚀作用能够保障混凝地皮坪很长功夫不被酸性介质侵蚀，大大的耽搁了混凝地皮坪使用寿命。因而，隔离层作为耐酸砖板地坪系统中沉要的结构层决不成以省去；但是在现实施工中发现一些建设单元、施工单元为了降低成本不设置隔离层，直接铺装耐酸砖板，当耐酸砖板破损、缝隙不缜密或者开裂时，酸性介质渗入进入混凝土层，侵蚀严沉，导致设备基础、储罐基础塌陷，造成巨大的经济损失和安全隐患，得不偿失。

耐酸砖板地坪整体防腐成效除了隔离层关键作用，铺装用粘结砂浆和胶泥也不成忽视。传统施工中混凝土耐酸砖板地坪铺装用砂浆和胶泥有：水玻璃砂浆和胶泥、树脂砂浆和胶泥、沥青砂浆和胶泥、聚合物水泥砂浆和胶泥等。铺装工艺步骤有2种：挤缝法和勾缝法（重要是节约成本，同种胶泥不选取勾缝法）。拥有要求，依照尺度划定如下：

以上粘结剂中的水玻璃类胶泥和砂浆，能够合用于酸性介质，不宜用于盐类介质干湿交替的部位，不得利用于碱和碱性反映的介质已经氢氟酸或者氟化物的介质部位，对于稀酸或者水作用的部位使用密实型水玻璃资料，并进行酸化处置。钠水玻璃资料不得直接与水泥混凝土或者水泥砂浆层接触。树脂砂浆和胶泥能够选择环氧树脂、不鼓和树脂、乙烯基树脂、呋喃树脂等，不鼓和树脂及乙烯基树脂不成以选择拥有阻聚作用的颜填料，混凝土基层湿润时能够使用湿固化环氧树脂作为封关底漆。沥青胶泥合适地下工程耐酸砖板铺装，不合适户表使用，也不合适高温有明火及含有有机溶剂介质的部位。聚合物水泥砂浆不合适强氧化剂，某些溶剂，强碱溶液及高浓度的盐溶液。因而，耐酸砖板地坪铺装粘结剂必须依照工况情况及侵蚀介质前提进行选择，能力实现整体耐蚀地坪的使用成效和负荷承载作用，不能习惯性以为提及耐酸砖板铺装就是水玻璃资料砂浆和胶泥。

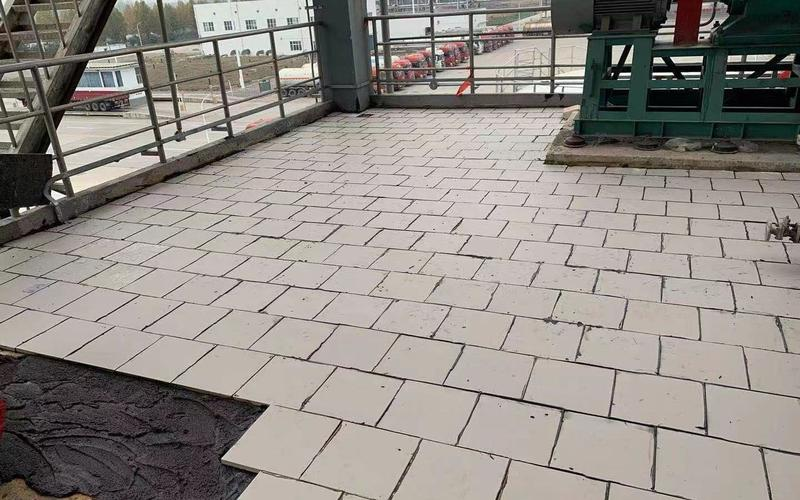

隔离层、粘结剂、耐酸砖板铺装是组成整体耐酸砖板地坪质量的三大身分。其中身分之一的面层耐酸砖板铺装，不只有满足耐压耐蚀的要求还要达到美观的成效。因而，建议铺装人员技术娴熟，经验丰硕，拥有在此领域施工不低于3年的实际。耐酸砖板铺装无论选取挤缝法还是勾缝法都必须保障地坪面平坦，缝隙应该鼓满严实，均匀，砖板分列整齐，无通缝，无歪斜及相邻砖板出现“台阶”缺点。耐酸砖板铺装时要随铺随清，维持砖板面的清洁，建议铺装前要对砖板粘结面进行处置，工艺步骤和资料应该利于胶泥或者砂浆的优良粘结。笔者凭据多年的耐蚀砖板地坪铺装经验，综合总结了几条施工中容易出现的缺点，供耐酸砖板地坪铺装施工人员参考：
